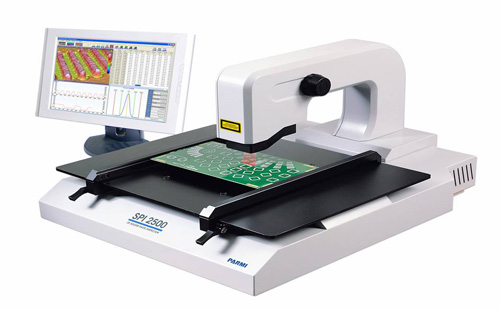

檢測環節在SMT生產中具有重要的作用，在SMT生產線中都可以在每一個環節加入檢測環節，以保證每一個生產環節的質量。在印刷工藝環節，檢測的結果不僅與錫膏測厚儀的性能有關，還與操作人員是否正確的掌握使用方法有關，掌握錫膏測厚儀的正確使用方法和規范是非常必要的。

一、測試前

1、檢查電腦與測量系統連接良好，電源連接正常。

2、開啟電腦主機及測量系統。

二、測試

1、當操作系統正常啟動后，用鼠標雙擊桌面ASM圖標，開啟測試程序。

2、將待測PCB板放在工作臺適當位置，找到要測試點， 調節光源及鏡頭使圖像清淅。 開啟激光線并旋轉調整機構，調整激光本和水平框線重疊達到適當焦距。

3、上下移動調整桿,當調整桿移到激光線反射光線中間處,可進行直接測量。

4、凍結影像   【凍結影像】鍵,凍結影像,影像轉換 。

5、窗口設定/單點量測 設定檢測窗口或以以鼠標點出兩點,兩點定出位移量做成點量測紀錄表。

6、檢測參數設定    T-High / T-Low / SMA /SMD

7、顯示與否         Check Box [Display]

8、Open/Close       Image Check Box [Open]/[Close]

9、厚度計算         T-Low = 100~150, T-High=255

10、面積計算        T-Low = 100~150, T-High=180~220

11、顯示結果         結果鍵/點量測紀錄表/厚度分布結果

12、打印結果         打印/點量測紀錄表/厚度分布結果/影像

13、儲存結果       檔案→儲存點量測結果/工作文件/影像文件

三、測試后

1、結束STRONG，關閉操作窗口，退出控制軟件，關閉電腦主機。

2、使用完畢要把鼠標、鍵盤擺放在規定的位置，臺面要保持整潔，不可以有雜物。

3、要按時對機器的表面進行清潔，除去灰塵等其他異物。

四、注意事項

1、確保電腦主機電壓供應為220V。

2、鐳射光為CALSSⅢ純紅光對人體安全，但不要讓光線長時間照射。

3、非工作人員嚴禁操作此機器，不可隨意去觸動機器各部件。

4、電腦屏幕分辨率建議設為800X600、16bit、 85HZ。

對于錫膏測厚儀的操作人員應該進行使用方法和規范的培訓，以降低人為因素導致的失誤，提高檢測環節的準確性，為印刷工序提供可信的SPC數據。
