在PCBA加工中，錫膏印刷機的運行過程主要有：進板、印刷、出板三大部分，具體工作流程如圖2-2-5 所示。

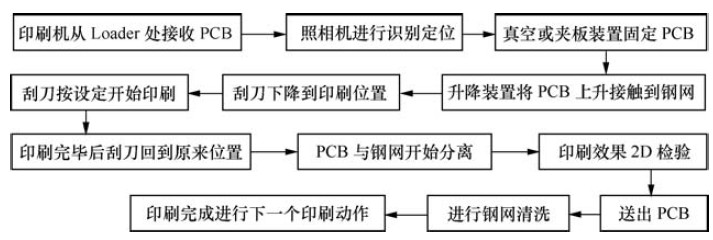

圖2-2-5　錫膏印刷機運行過程

錫膏印刷機工作一般步驟如下。

① PCB 被沿著輸送帶送入印刷機。

② 機器尋找PCB 的主要邊并且定位。

③ Z 形架向上移動至真空板的位置。

④ 加入真空，牢固地固定PCB 在特定的位置。

⑤ 視覺軸（鏡頭）慢慢移動至PCB 的第一個目標（基準點），如圖2-2-6 所示。

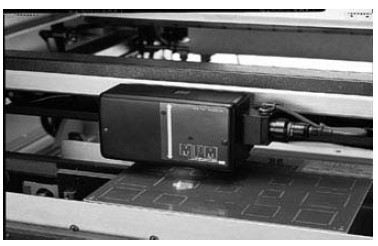

圖2-2-6　PCB 基準點

⑥ 視覺軸（鏡頭）尋找相應的鋼網下面的目標（基準點），如圖2-2-7 所示。

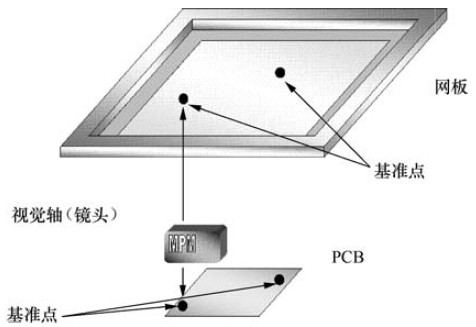

圖2-2-7　鋼板與PCB 基準點對稱

⑦ 機器移動印網使之對準PCB。機器可使印網在X、Y 軸方向移動和在θ軸方向轉動。

⑧ 鋼網和PCB 對準，Z 形架將向上移動，帶動PCB 接觸印網的下面，如圖2-2-8 所示。

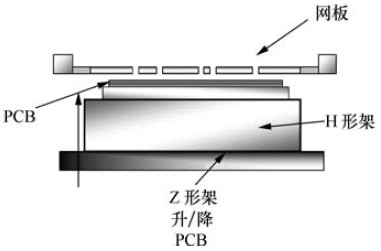

圖2-2-8　Z 形架升/降

⑨ 一旦移動到位，刮刀將推動焊膏在網板上滾動，并通過網板上的孔印在PCB 的PAD 位上，如圖2-2-9、圖2-2-10 所示。

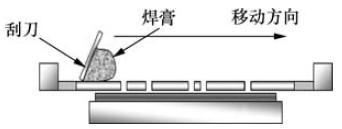

圖2-2-9　錫膏印刷

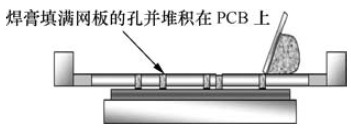

圖2-2-10　錫膏印刷到PAD 上

⑩ 當印刷完成，Z 形架向下移動帶動PCB 與網板分離。

[圖片]機器將送出PCB 至下一工序。

[圖片]印刷機要求接收下一張要印的PCB。

[圖片]進行同樣的過程，只是用第二個刮刀向相反的方向印刷，如圖2-2-11 所示。

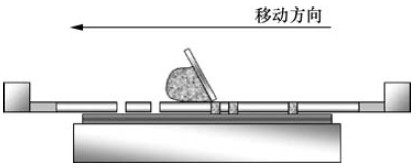

圖2-2-11　刮刀向左印刷
