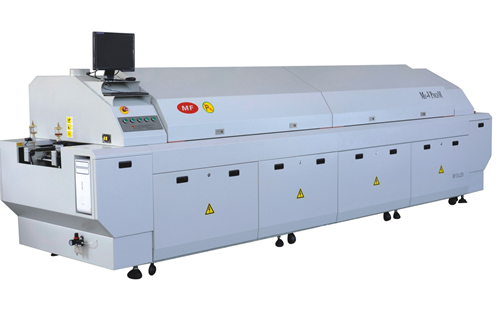

在SMT貼片加工廠中，回流焊工藝是其中一個非常重要的環節，可將貼裝好的線路板，通過回流焊爐實現焊接，焊接的缺陷一般比較少，回流焊焊接也越來越受歡迎。接下來就讓我們了解回流焊的原理。

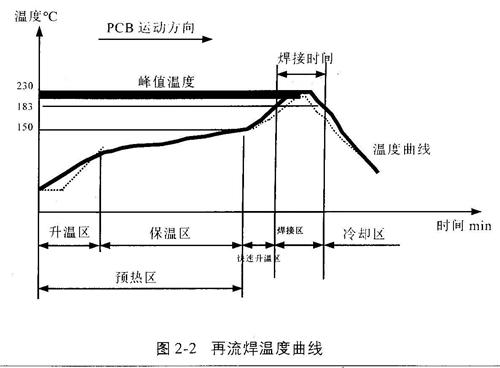

從溫度曲線（見圖）分析回流焊的原理：當PCB進入升溫區（干燥區）時，焊膏中的溶劑、氣體蒸發掉，同時，焊膏中的助焊劑潤濕焊盤、元器件端頭和引腳，焊膏軟化、塌落、覆蓋了焊盤、元器件端頭和引腳與氧氣隔離→PCB進入保溫區時，PCB和元器件得到充分的預熱，以防PCB突然進入焊接高溫區而損壞PCB和元器件→當PCB進入焊接區時，溫度迅速上升使焊膏達到熔化狀態，液態焊錫對PCB的焊盤、元器件端頭和引腳潤濕、擴散、漫流或回流混合形成焊錫接點→PCB進入冷卻區，使焊點凝固。此時完成了再流焊。

回流焊特點

與波峰焊技術相比，再流焊有以下特點：

1、不像波峰焊尋樣，要把元器件直接浸漬在熔融的焊料中， 所以元器件受到的熱沖小。

2、能控制焊料的施加量，避免了虛焊 、橋接等焊接缺陷，因此焊接質量好，可靠性高。

3、有自定位效應（self alignment）――當元器件貼放位置有一定偏離時，由于熔焊料表面張力的作用，當基全部焊端或引腳與相應焊盤同時被潤潤時，能在表面張力的作用下自動被拉回到近似目標位置的現象。

4、焊接中一般不會混入不純物，使用焊膏時，能正確地保證焊料的組分。

5、可以采用局部加熱熱源，從而可在同一基板上采用不同焊接工藝進行焊接。

6、工藝簡單，修板的工作極小。
