光學檢查系統在PCBA加工領域中扮演著至關重要的角色，它是一種利用光學原理進行電路板檢測和質量控制的技術手段。本文將圍繞PCBA加工中的光學檢查系統展開討論，包括其定義、工作原理、應用場景以及優勢。

定義

光學檢查系統是一種利用光學設備進行PCBA加工過程中電路板檢測和質量控制的系統。通過光學成像和分析技術，可以對電路板上的元器件、連接等進行高精度、高效率的檢查和判斷。

工作原理

光學檢查系統利用光學成像設備，如高分辨率攝像頭、顯微鏡等，對電路板進行成像。然后通過圖像處理和分析算法，識別電路板上的元器件、連接和布局情況，檢測是否存在缺陷或異常。

應用場景

1. 元器件檢查：光學檢查系統可以對電路板上的元器件進行檢查，包括元器件的位置、焊接質量等。

2. 連接檢查：檢查電路板上的連接情況，確保連接良好、無虛焊或短路等問題。

3. 質量控制：用于質量控制，檢測電路板是否符合設計要求和標準，確保產品質量穩定可靠。

優勢

1. 高精度：光學檢查系統具有高分辨率的成像能力，可以檢測到微小的缺陷或異常。

2. 高效率：自動化的圖像處理和分析算法可以實現快速檢測，提高生產效率。

3. 非接觸性：光學檢查系統對電路板進行檢測時是非接觸性的，不會對電路板造成損傷。

實際應用

在PCBA加工中，光學檢查系統常用于以下方面：

1. SMT焊接質量檢查：檢查表面貼裝技術（SMT）焊接的質量，確保焊接完整性和質量良好。

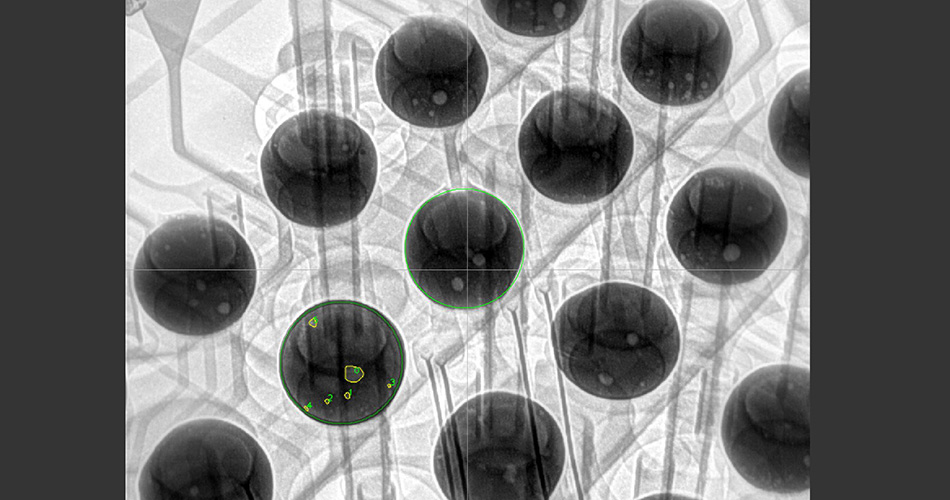

2. BGA焊接檢查：對球柵陣列（BGA）焊接進行檢查，確保焊接準確、無虛焊或短路。

3. 元器件位置檢查：檢查元器件的位置是否準確，防止元器件位置偏移或錯誤安裝。

4. 連線質量檢查：檢查電路板上的連線質量，確保連接良好、無虛焊或短路等問題。

結語

光學檢查系統作為PCBA加工中的重要技術手段，對提高產品質量、保障生產效率具有重要意義。通過光學檢查系統的應用，可以實現對電路板的高精度、高效率的檢查和質量控制，為PCBA加工過程提供可靠的支持和保障。
