隨著電子產品不斷向小型化、輕量化和高性能發展，微電子封裝技術已成為PCBA加工中的重要一環。封裝技術不僅影響電路板的性能和可靠性，還直接關系到產品的整體質量和壽命。本文將詳細解析微電子封裝技術在PCBA工廠中的應用及其重要性。

1、微電子封裝技術的概述

微電子封裝是指將半導體芯片及電子元器件封裝到電路板上，以實現電氣連接、機械保護和散熱功能。在PCBA加工中，封裝技術可以分為傳統封裝和先進封裝兩大類：

• 傳統封裝：如DIP（雙列直插封裝）、SOP（小外形封裝）等，適用于較簡單的電子產品。

• 先進封裝：如BGA、QFN、CSP等，能夠滿足高密度、高性能元器件的封裝需求，廣泛應用于智能手機、汽車電子等領域。

微電子封裝技術的進步為PCBA工廠提升產品性能和縮小尺寸提供了重要支撐。

2、微電子封裝技術的主要類型

在PCBA加工中，常見的微電子封裝技術包括以下幾種：

2.1 BGA封裝技術

BGA（球柵陣列封裝）是一種高密度封裝技術，主要用于高引腳數的芯片封裝。

• 優勢：提高了元件的散熱性能和電氣連接穩定性，適用于復雜的電子設備。

• 應用：廣泛應用于計算機主板、通信設備等高端產品。

2.2 QFN封裝技術

QFN（四方扁平無引線封裝）是一種緊湊型封裝，適用于小型化產品。

• 優勢：封裝厚度薄、尺寸小，電氣性能優越，易于散熱。

• 應用：在移動設備、醫療電子等領域有著廣泛應用。

2.3 CSP封裝技術

CSP（芯片尺寸封裝）是一種尺寸接近芯片本體的封裝技術，極大地減少了封裝空間。

• 優勢：封裝小型化，適合高密度PCB設計。

• 應用：主要應用于智能手機、可穿戴設備等微型電子產品。

2.4 SiP封裝技術

SiP（系統級封裝）將多個芯片集成到一個封裝內，實現更高的系統功能集成。

• 優勢：節省空間、提高性能，適用于多功能產品。

• 應用：廣泛應用于物聯網、5G通信設備等高端領域。

3、微電子封裝技術對PCBA加工的影響

微電子封裝技術的不斷發展，對PCBA工廠的生產技術和工藝提出了更高要求：

3.1提高PCBA加工的精度

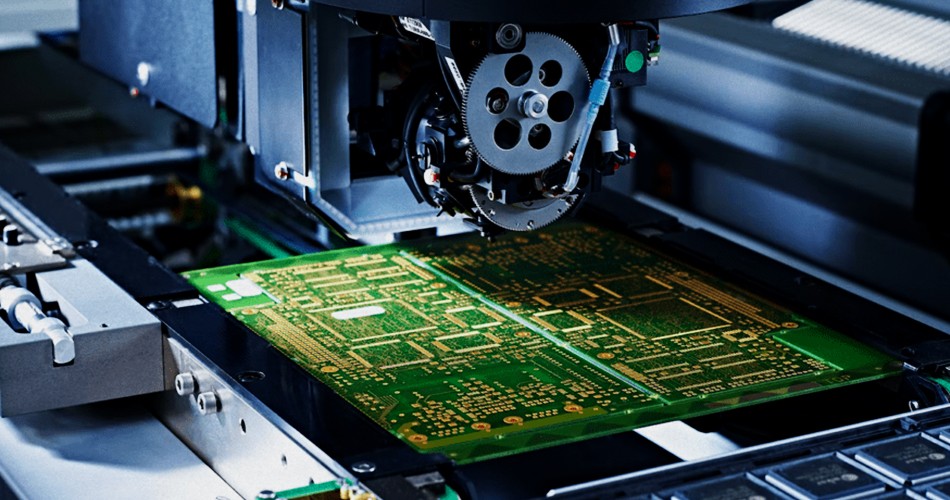

先進封裝技術要求更高的貼裝精度和焊接質量，PCBA工廠需要引入高精度貼片設備和焊接技術，以確保封裝元件的穩定性和可靠性。

3.2促進生產工藝升級

微電子封裝對溫度控制、材料選擇提出了更高要求，促使PCBA工廠不斷優化回流焊、選擇性焊接等工藝流程，提高整體生產水平。

3.3加強質量檢測與控制

微電子封裝技術中，隱藏焊點和高密度焊接的檢測難度加大。PCBA工廠需要采用AOI、X·Ray檢測等先進設備，保障加工過程的高質量輸出。

4、微電子封裝技術的未來發展趨勢

面對電子產品不斷更新迭代，微電子封裝技術也在持續創新，主要呈現以下發展趨勢：

• 更高密度、更小封裝：滿足電子設備小型化的需求，提高電路板的集成度。

• 更強散熱性能：通過優化封裝材料和結構設計，提升元件的散熱能力。

• 多芯片集成化：通過SiP等技術，將多種功能集成在一個封裝中，提升產品性能。

• 自動化與智能化生產：PCBA工廠將進一步提高封裝技術的自動化水平，實現高效、精準的生產。

結語

微電子封裝技術是PCBA加工中的核心技術之一，對電子產品的小型化、高性能化起著至關重要的作用。PCBA工廠通過引入先進的封裝技術、優化工藝流程、提升檢測能力，能夠有效應對市場需求的變化，為客戶提供高質量的電子制造服務。未來，隨著技術的不斷發展，微電子封裝將為PCBA加工行業帶來更多創新和發展機遇。
