回顧20世紀早期PCB印刷電路板發展的歷史：第一批印刷電路板專利“印刷電線”是在20世紀初發布的，但業界公認的PCB印刷電路板是在第二次世界大戰后首次投入使用的。1925年，美國的查爾斯·杜卡斯（Charles Ducas）提交了一項專利申請，提出了一種用導電油墨通過模板印刷，直接在絕緣表面上形成電通路的方法。奧地利科學家保羅·艾斯勒博士于1943年發明了第一塊可操作的印刷線路板。

20世紀20年代

最早的印刷電路板（PCB）是由電木、人造板、分層紙板甚至薄木板等材料制成的。在材料上鉆孔，然后將扁平的黃銅“電線”鉚接或栓接在板上。與部件的連接通常是通過將黃銅痕跡的末端壓在空心鉚釘上實現的，而部件的引線則簡單地壓入鉚釘?shù)拈_口端。偶爾用小螺母和螺栓代替鉚釘。這種形式的電路板用于早期的管式收音機和留聲機產品之中。

20世紀50~60年代

使用不同類型的樹脂和材料混合制成的層板被引進，但多氯聯苯仍然是單面的。電路板和元件在不同邊。與笨重的布線和電纜相比，PCB的優勢使其成為新產品進入市場的首選。但對印刷線路板發展的最大影響來自負責研制新型武器和通信設備的政府機構，他們在一些應用中使用了線端組件，元件的引線通過孔放置后，用焊接在引線上的小鎳板固定在板上。

20世紀60年代后期

印刷電路板的生產過程發生巨大演變，最終開發出了將銅鍍到鉆孔壁上的工藝。這使得電路板兩邊的電路可以電氣連接。銅已經取代黃銅成為首選的金屬，因為它能夠承載電流，而且成本相對較低，且易于制造。1956年，美國專利局發布了一項“組裝電路過程”的專利，由以美國陸軍為代表的一小批科學家申請。該專利工藝涉及使用一種基材(如三聚氰胺)，將銅箔層壓，并刻畫線路圖，然后進行照相，仿照膠印機印版。將印在銅箔板的耐酸墨水一面蝕刻，以除去暴露在外的銅，留下“印刷線”。然后，使用模具在圖形中沖孔，以匹配元件導線或端子的位置。將引線穿過層壓材料中的非電鍍孔，然后將卡片浸入或漂浮在熔融焊料槽上。焊料會覆蓋焊道，并將元件的引線連接到焊道上。這就是當下PCB印刷線路板的工藝雛形。

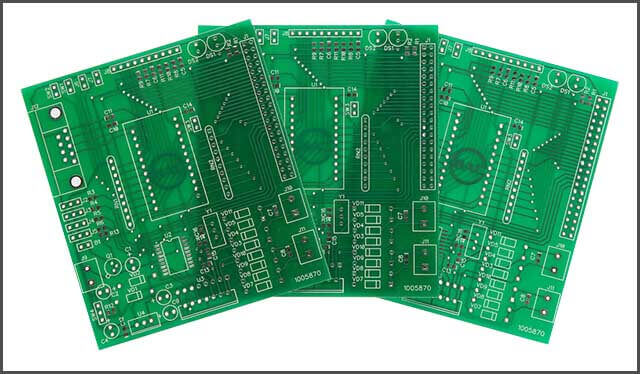

20世紀80年代至今

PCB印刷電路板工藝飛速發展，從早期的單層板向多層板演變，從6mil線寬線距向3mil買進。逐漸能夠制作出極高精度和高頻要求的線路板，比如HDI、盲埋孔等工藝。而且整個印刷電路板行業的發展也高度自動化，各種精密曝光機、蝕刻、電鍍設備的引入，使得PCB可以更加小型化、微型化，從而滿足當下電子產品的時代要求。

PCB的發展歷史也是見證半導體的歷史。當下，5nm制程工藝即將面世，意味著我們可以將更復雜的產品濃縮到更小的PCB上。從1925年至今，PCB的發展已趨于成熟，行業制程工藝相對完善，甚至連FPC柔性線路板(Flexible Printed Circuit Board)、軟硬結合板(Rigid-Flex Printed Circuit Board)的制作也日漸熟練。PCB的歷史是一部技術躍遷史，見證了無數同業人的努力和付出。
